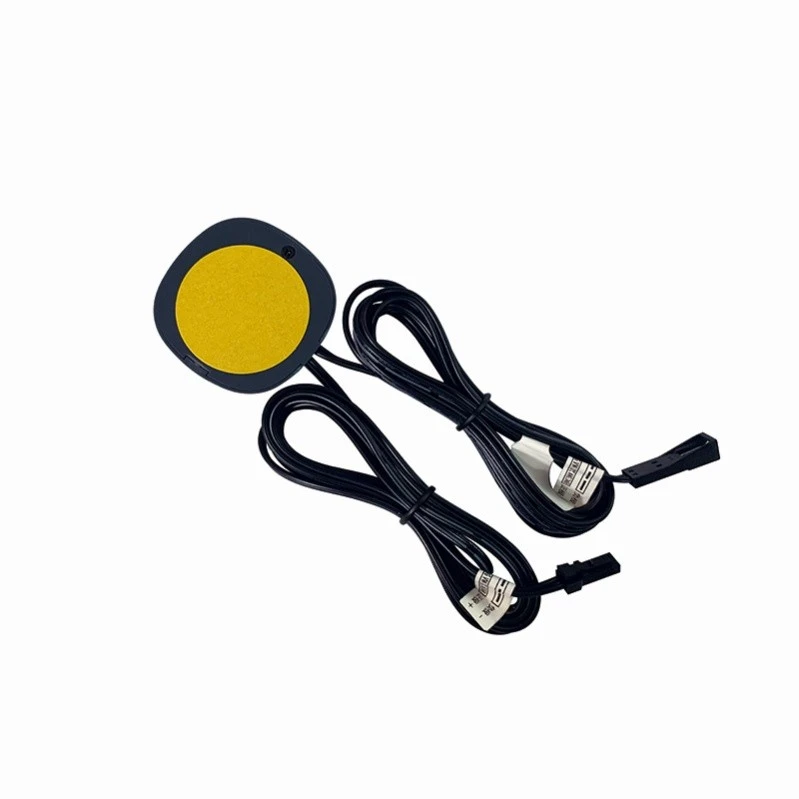

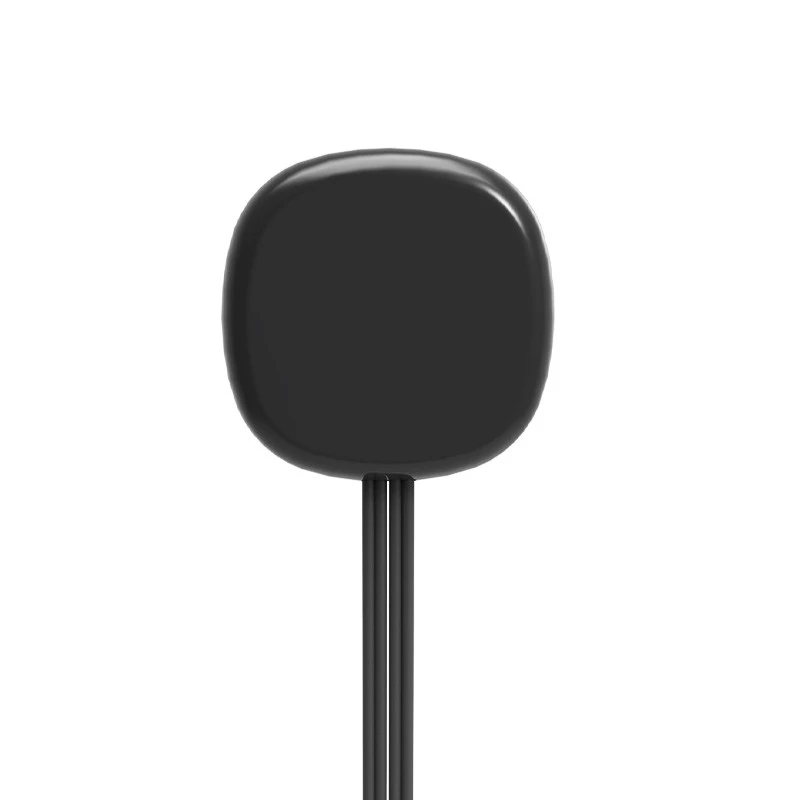

A Hidden Dimmable Touch Sensor Switch egy rejtett, szabályozható érintésérzékelős kapcsoló, amelyet fa panelek, szekrények és belső bútorok mögé szereltek. Egy rövid megnyomással fokozatos fényátmenetekkel kapcsolja be a teljesítményt, míg a hosszan tartó megnyomás fokozatmentes fényerő-szabályozást tesz lehetővé a pontos fény{1}}beállítás érdekében.
Paraméterek
|
Vezérlési mód |
Külön vezérlés |
|
Bemeneti/kimeneti feszültség |
DC 12-24V |
|
Tápkábel |
1.5m |
|
Töltse be a LED-es tápellátást |
12 V legfeljebb 60 W/24 V Kevesebb vagy egyenlő, mint 60 W |
|
Érzékelő mérete |
48mm*48mm*6mm |
|
Funkció |
Röviden megnyomva szabályozhatja a fény fokozatos világosabbá vagy halványabbá tételét; hosszan megnyomva a fokozatmentes tompításhoz |
|
Tanúsítvány |
CE, RoHS |
|
Garancia |
3 év |
|
Márkanév |
Lámpa |
|
Modell |
LP-9030 |

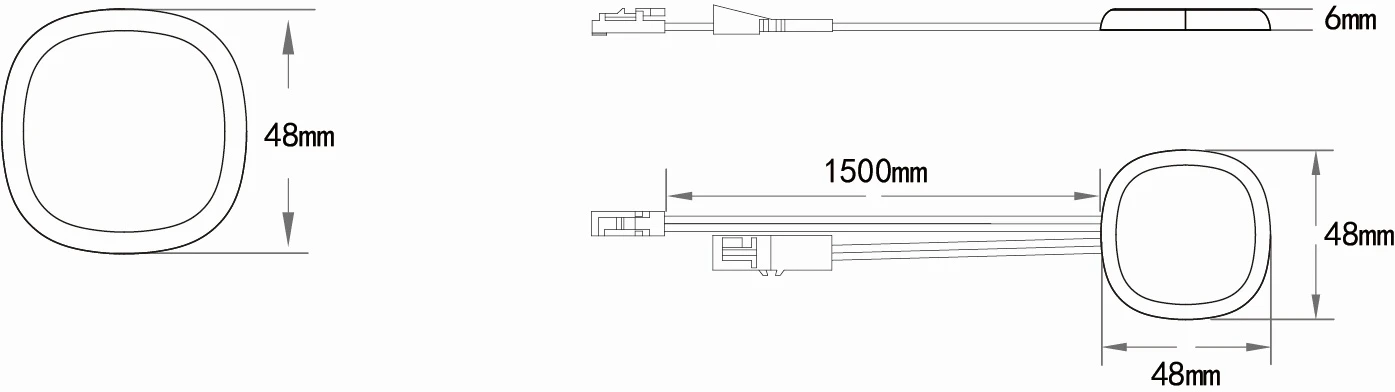

Méret

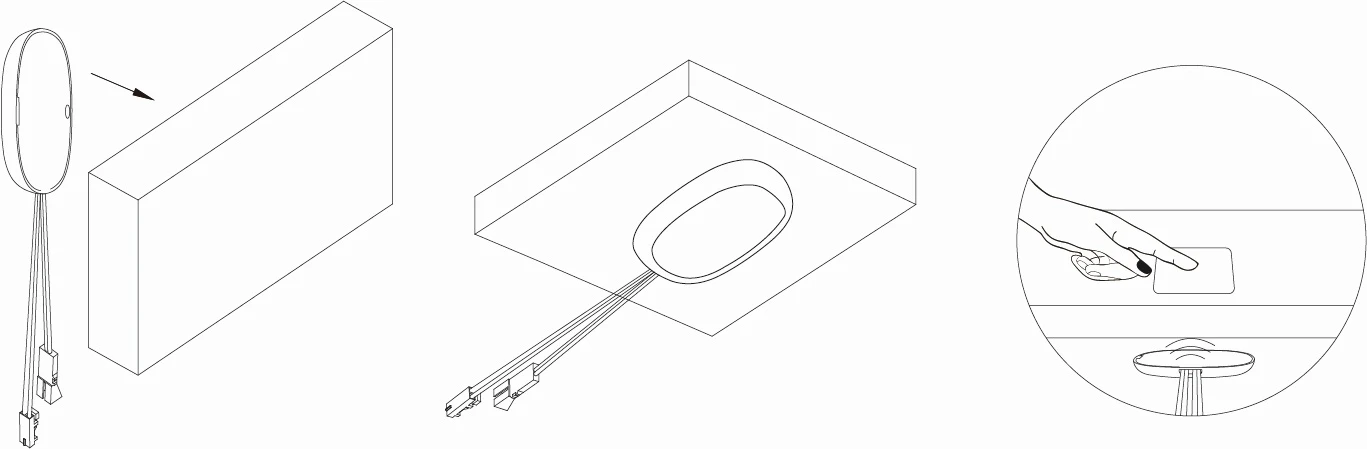

Telepítés
Bekötési rajz

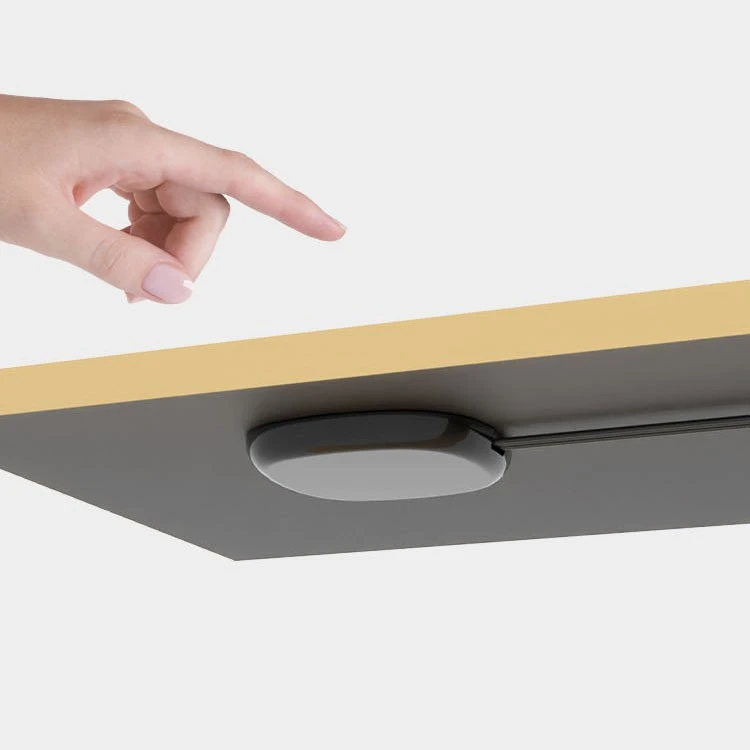

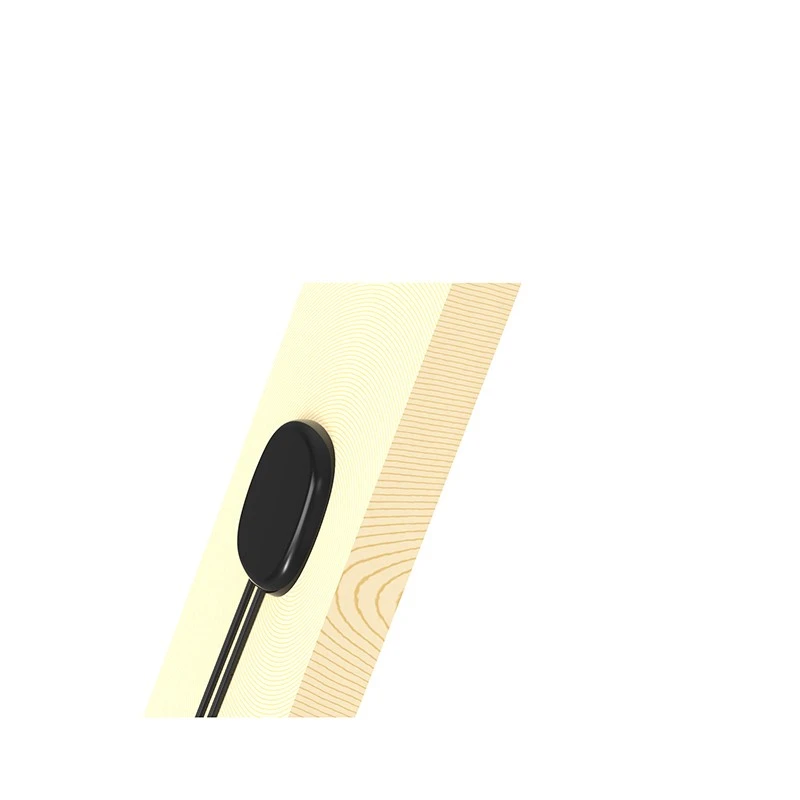

Rejtett telepítés és panel kompatibilitás
Rejtett panel szerelés:Nem{0}}fémes anyagok (fa, akril vagy kompozit panelek) mögé szerelhető anélkül, hogy szabadon hagyna vasalatokat a bútor felületén.
Kompakt ház:A 48 × 48 × 6 mm-es méretek lehetővé teszik a süllyesztett vagy sekély -zsebbe szerelést szűk helyeken a szekrénypanelek mögött.
Alapfelület kompatibilitás:Érzékeli az érintést nem-vezető paneleken keresztül (nincs szükség fémfóliára vagy fém laminátumra az érzékelő zónán belül).
Hátsó felület rögzítése:A lapos profil támogatja a nagy-tapadós, kétoldalas-ragasztószalaggal vagy mechanikus rögzítőkeretekkel történő felszerelést.
Elektromos műszaki adatok és terhelhetőség
Akár 60 W teljes névleges teljesítmény (5A 12V-nál / 2,5A 24V-nál).
Szabványos 1,5 m-es kábellel szállítjuk a szekrény belső vezetékeinek elvezetéséhez.
Kompatibilis az egyszínű LED-szalaggal, lineáris profilokkal és állandó-feszültségű tápegységekkel.
LED meghajtó és fényerő-szabályozás kompatibilitás
Tápegység illesztése:Szabályozott DC 12V vagy DC 24V állandó-feszültségű LED-meghajtót igényel. Győződjön meg arról, hogy a meghajtó névleges feszültsége megegyezik a csatlakoztatott LED-terheléssel.
A rögzítő kompatibilitás:Egyszínű{0}}LED hajlékony szalagokkal, merev alumínium lineáris profilokkal és süllyesztett koronglámpákkal működik.
PWM fényerőszabályzó mechanizmus:PWM (impulzus-szélesség-moduláció) jelvezérlést használ a folyamatos, villódzásmentes-fényerőszabályozáshoz hosszan-nyomott működés közben.
Rendszertesztelés:A fényerő-szabályozás stabilitása a vezető minőségétől függ; A kompatibilitást ellenőrizni kell az adott illesztőprogram-modelltel a kezdeti mintaértékelés során.
Működési teljesítmény
Szilárdtest-kapcsolás:
Nincsenek mozgó mechanikus alkatrészek, megakadályozva a nagy{0}}gyakoriságú napi működés miatti kopást.
Zárt bútorhasználat:
Hőelvezető profil a gardróbszekrényekbe, vitrinekbe és konyhabútorba integrált használatra tervezve.
Beltéri minősítés:
Alkalmas száraz beltéri alkalmazásokhoz. Tartsa távol a közvetlen vízzel való érintkezéstől vagy a magas páratartalmú, nedves zónáktól-.
OEM/ODM és termék testreszabás
Kábel és kábelezés:Egyedi kábelhosszak és külső burkolati lehetőségek a szekrény összeszerelési útvonalai alapján.
Terminál csatlakozók:Előre telepített csatlakozók-elérhetők (pl. JST, DuPont vagy DuPont mini-fit), amelyek megfelelnek az illesztőprogram beállításainak.
Márkajelzés és csomagolás:Egyedi lézeres jelölés, termékcímkék és személyre szabott mesterkarton csomagolás.
Lakásváltozatok:Egyedi házszínek és rögzítőkapcs-konfigurációk állnak rendelkezésre a nagy mennyiségű{0}}gyártáshoz.
Tesztelés és minták
Minőségellenőrzés:
Mindegyik érzékelő működési átkapcsoláson, fényerő-szabályozási tartomány ellenőrzésen és feszültségstabilitási ellenőrzésen esik át a csomagolás előtt.
Mintaértékelés:
Kiértékelési minták állnak rendelkezésre az érintésérzékenység ellenőrzéséhez az adott panelanyagokkal és illesztőprogramokkal.

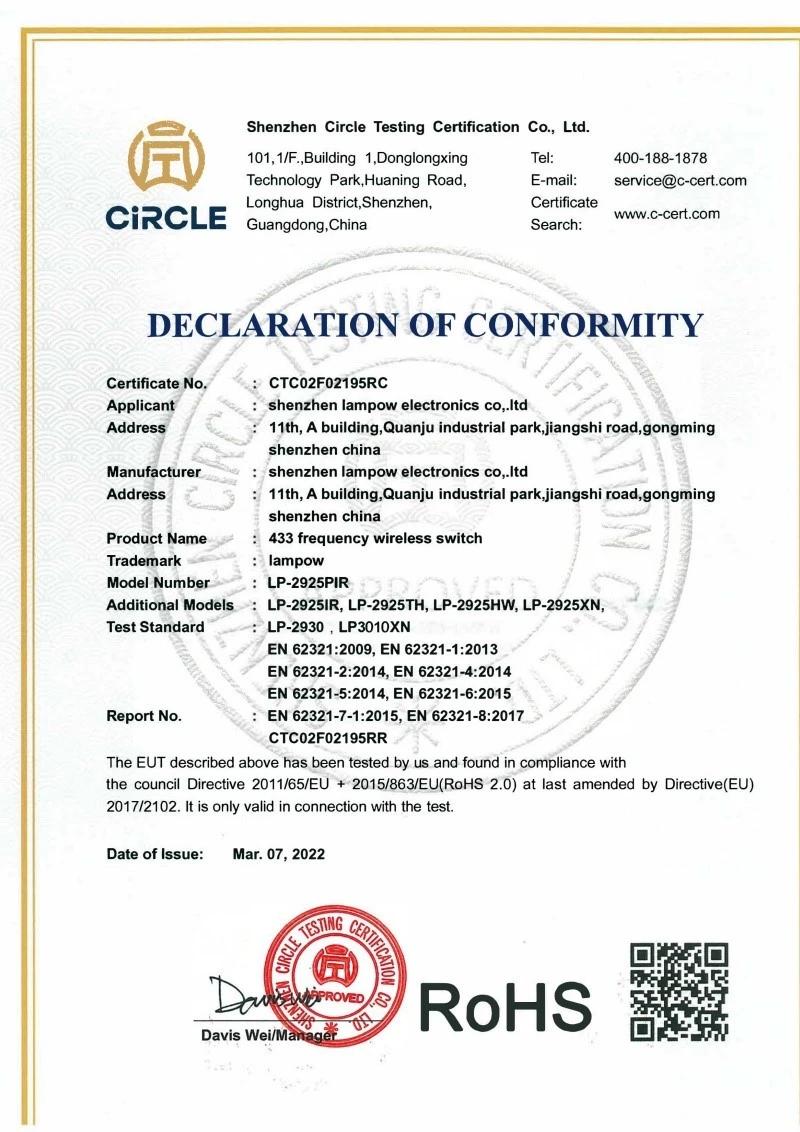

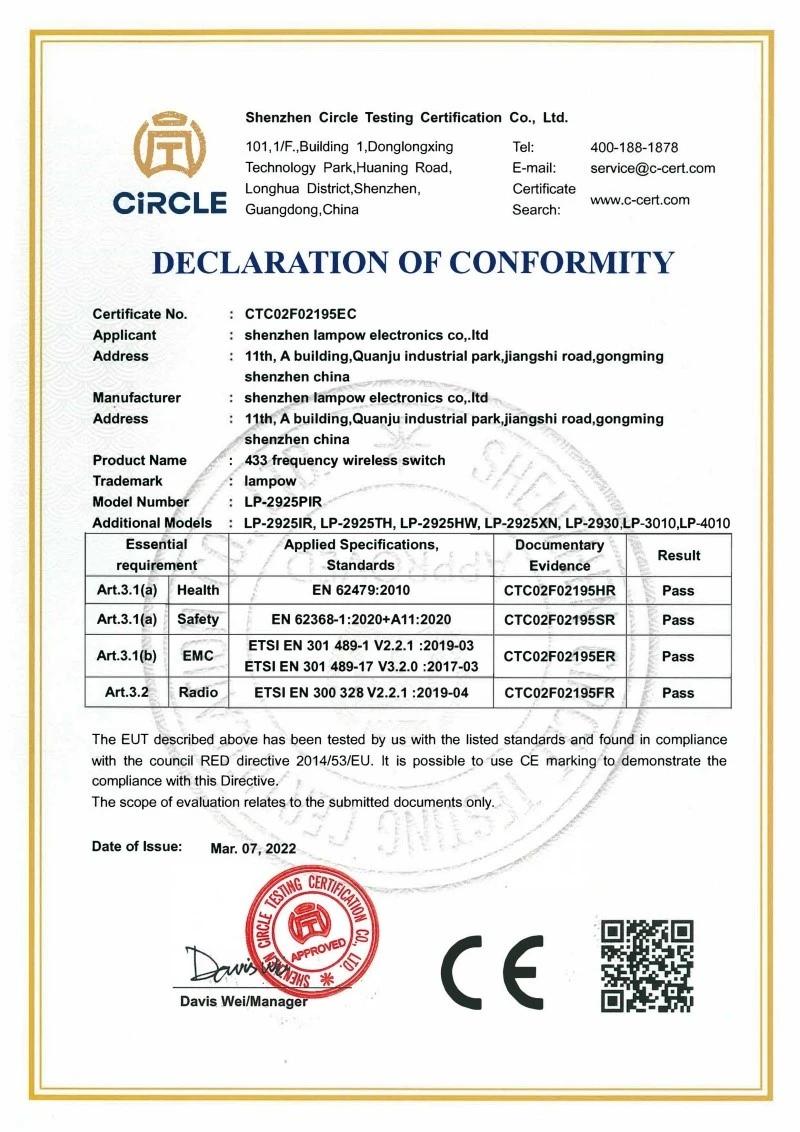

Tanúsítványok és megfelelőség
Szabályozási szabványok:CE-jelölésű, és megfelel az EU alacsony-feszültségű és EMC-irányelveinek.
Környezetvédelmi megfelelőség:RoHS{0}}tanúsítvánnyal rendelkező nyersanyagok és alkatrészek.
Gyári audit:ISO 9001 tanúsítvánnyal rendelkező minőségirányítási rendszer szerint gyártva. Tesztjelentések állnak rendelkezésre az ügyfél megfelelőségi auditálásához.
GYIK
K: Mi az ajánlott panelvastagság-tartomány a megbízható érintésérzékeléshez?
V: Az érzékelőt 8 mm és 18 mm közötti vastagságú panelekhez kalibrálták, az érzékenységet a gyárilag beállították az értékelésre benyújtott fajlagos hordozósűrűség és felületi bevonat alapján.
K: Mennyi a MOQ és a minta átfutási ideje, mielőtt elkötelezné magát a tömeges gyártás mellett?
V: A fizetett értékelő mintákat 3-5 munkanapon belül kiszállítjuk, a normál MOQ pedig 500 egységtől kezdődik, a kisebb tételeket eseti-a mérnöki próbák alkalmával rendezik el.
K: Mi a szabványos gyártási átfutási idő és fizetési feltételek tömeges megrendelések esetén?
V: A tömeggyártás a minta jóváhagyását követő 15-20 munkanapon belül kiszállításra kerül, szabványos T/T feltételek mellett 30% letét és 70% egyenleg feladás előtt.
K: Milyen garancia vonatkozik erre a kapcsolóra?
V: 3-év gyártói garanciát biztosítunk az érzékelők és a fényerő-szabályozó áramkörök hibáira, és a DOA egységeket 30 napon belül fuvardíj nélkül kicseréljük.
K: A panel felületén felgyülemlett por vagy páralecsapódás okoz téves kioldási vagy fényerő-szabályozási hibákat?
V: A könnyű por nem befolyásolja a kapacitív reakciót, de a közvetlenül az érzékelő zónája felett képződő páralecsapódás időnként pillanatnyi hamis triggert okozhat.
K: Ez a kapcsoló elhomályosíthatja a harmadik féltől származó LED-illesztőprogramokat-?
V: Bármilyen szabályozott állandó -feszültségű 12V/24V DC meghajtóval működik, márkától függetlenül.
K: Mi történik, ha a csatlakoztatott meghajtó névleges feszültsége nem egyezik a kapcsoló üzemi feszültségével?
V: Az illesztőprogram és a kapcsoló közötti feszültségeltérés ellen nincs belső védelem, így a 24 V-os meghajtó használata 12 V-os -konfigurált rendszerrel károsíthatja a kapcsolót vagy a csatlakoztatott LED-eket.
